Guruch siqish moslamalari

TIZIM TAVSIFI

ThePEX kompressli armaturaolinadigan korpusli ko'p qatlamli quvurlar uchun CHROME bilan qoplangan siqilgan guruch armatura seriyasidir. Ushbu turdagi armatura turli sohalarda qo'llaniladi, lekin ular asosan ichimlik suvi taqsimlash tizimlari, sanitariya va isitish tizimlarini qurish uchun ishlatiladi.

U 2004 yil 6 apreldagi 174-sonli DMn darajasining inson iste'moli uchun mo'ljallangan suvni taqsimlash qurilmalarida ishlatilishi mumkin bo'lgan materiallar va ob'ektlar to'g'risidagi qoidalariga muvofiq ishlab chiqariladi va mahsulot sifati va ishonchliligini ta'minlash uchun quyidagi barcha qonun hujjatlariga rioya qilinadi.

USHBU LINA NIZOMLARGA MUVOFIQ ISHLAB CHIQARILADI:

＞EN681-1

＞UNI EN 1254-3

＞EN 10954-2

MATERIAL

＞All the forged brass fittings are produced in accordance with the regulations of the legislation UNI EN 12165 with brassCW617N-CuZn40Pb2

＞All the bar brass fittings are produced in accordance with regulations of the legislation UNI EN 12164 with brassCW617N-CuZn40Pb2

TIRISH

＞The IFAN BRASS threaded fittings are produced in accordance with the regulations ISO 228 cylindrical gas threading

GALVANIK MUVOFIQLAR

2004 yil 6 apreldagi 174-sonli DMn darajasining qoidalarini qondirish va odamlar iste'moli uchun suv taqsimlash uchun o'rnatishda armaturalardan foydalanishga ruxsat berish uchun barcha nikel bilan qoplangan va xrom qoplangan buyumlar UNI ISO 92 27 korroziya va korroziyaga qarshi qonun hujjatlari talablariga javob beradi. rioya qilish uchun UNI ISO 28 19 qonunchiligi.

TIZIM HAQIDAGI MA'LUMOT

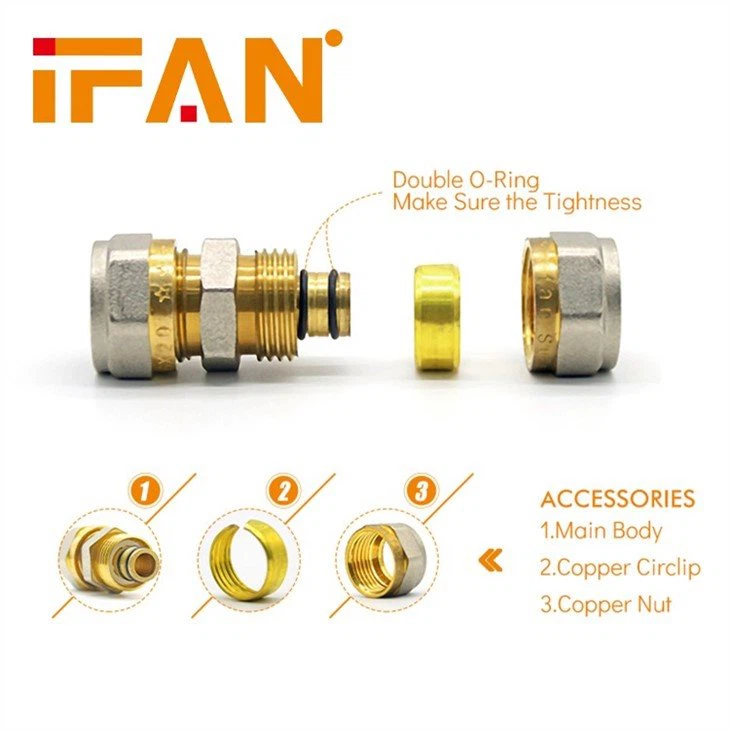

Ko'p qatlamli quvur va armatura o'rtasidagi muhr adapter korpusida joylashgan EPDM PEROX (UNI EN 681-1:2006 bo'yicha) qo'sh O{0}}halqasi mavjudligi bilan kafolatlanadi.

Qo'shilish gaykaning ulanishi bilan ta'minlangan radial siqish orqali sodir bo'ladi, bu quvur atrofidagi bo'linishning siqilishiga va qo'shimchaning O-halqasida boshqa eksenel siqilishiga olib keladi. Nihoyat, fitting teflon halqa bilan jihozlangan bo'lib, u quvur alyuminiy va qo'shimchaning gurzi o'rtasidagi izolyatsiyani kafolatlaydi, bu esa tizimga (quvur va armatura) zarar etkazishi mumkin bo'lgan stress-korroziyaning oldini oladi. Tizimning o'zaro almashinishi turli xil o'lchamdagi quvurlar bilan bir xil ulanishdan foydalanish imkonini beruvchi mobil qo'shimcha tomonidan kafolatlanadi.

MAKS. ISH BOSIMI: 10 BAR

MAKS. ISHLASH HARORATI: -20C- plus 110 daraja

Yig'ish bo'yicha ko'rsatmalar

Mukammal ulanishga erishish uchun va ishlatiladigan quvur armatura turiga qarab, quyida ko'rsatilgan oddiy va asosiy tartiblarga rioya qilish kerak:

1. Avval trubani kesuvchi-yoki maxsus qaychi yordamida kerakli uzunlikda kesib oling, kesma trubaning o'qiga perpendikulyar ekanligiga ishonch hosil qiling.

2. Keyin asbob yordamida trubkani kesib oling va kalibrlang. O'lchagichni quvurga soling, so'ng uni soat yo'nalishi bo'yicha va{1}}soat miliga teskari yo'nalishda aylantiring;

3. Mexanik quvur armaturalarini siqish holatida, birinchi navbatda, adapterlar bo'lsa, trubkaga quyidagi quvur armatura komponentini kiriting: quvur-tortish gaykani-halqasi;

4. Quvurni izolyatsion halqaga to'liq urilguncha armatura ichiga o'rnatish;

5. Tanadagi gaykani iloji boricha qo'l bilan torting, so'ngra kalit yordamida gaykani jadvalda ko'rsatilgan tumlar soniga qarab torting.
